光譜儀激發點發白主要有哪些因素導致

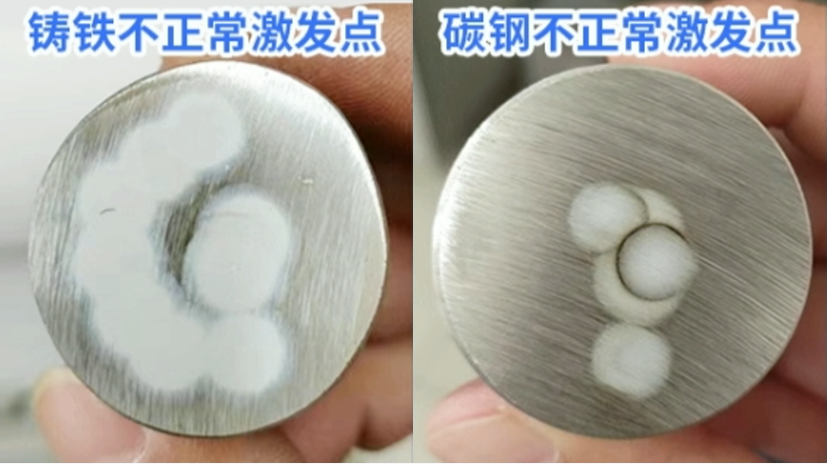

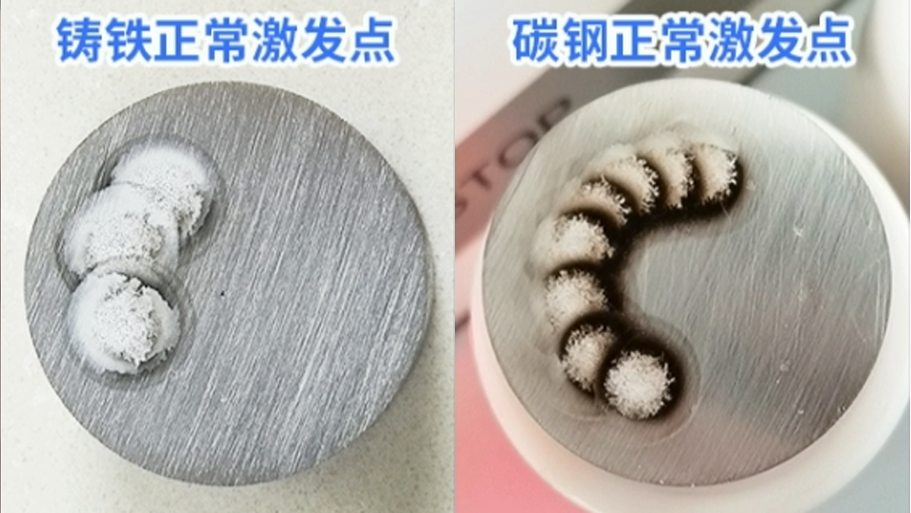

光譜儀激發點發白主要可以歸納為氬氣系統、樣品制備、電極與激發臺這幾方面因素影響
1. 氬氣系統問題（*常見原因）
氬氣是光譜分析的保護氣體，其純度和流量直接決定激發環境的質量。
氬氣純度不足： 如果氬氣純度低于 99.999%（特別是含有氧氣或水蒸氣），激發斑點通常會呈現灰白色，且斑點中心可能有煙霧狀沉積，導致碳（C）、硫（S）、磷（P）等非金屬元素分析強度大幅下降。解決方案更換氬氣
氣路泄漏或堵塞：
漏氣： 激發臺密封圈老化或氣管連接處漏氣，會導致空氣進入激發室，使斑點發白、邊緣模糊。
堵塞： 排氣管道或水杯過濾器堵塞，導致廢氣無法及時排出，激發斑點會變大、發白。
解決方法清理管道和水杯過濾器
沖洗時間不足： 激發前的預沖洗時間不夠，火花室內的空氣未被完全置換，也會導致激發點發白。
2. 樣品制備與放置
表面處理不當：
樣品表面有油污、水漬、氧化皮或涂層。
打磨紋路如果不一致或過于粗糙，不平整。
樣品缺陷： 樣品本身存在氣孔、縮孔、裂紋或夾雜物，激發時會產生異常放電
放置位置： 樣品沒有完全覆蓋激發孔，或者激發臺未壓緊導致漏氣，會使斑點一側發白。
3. 電極與激發臺（火花室）狀態
這是激發發生的物理核心區域。
電極磨損或污染：
鎢電極**磨損、變鈍或積碳嚴重，會改變放電間隙，導致激發能量不穩定，導致激發點發白。方法更換新的鎢電極
電極與樣品的距離（極距）如果不準確（無錫杰博儀器光譜儀通常標準為3.5-4mm左右），也會影響激發效果。方法用極距規固定鎢電極
激發臺臟污： 火花室內壁沉積了過多的灰塵，會吸附空氣中水分子，造成激發臺內氬氣不純。方法清理激發臺
下一篇：沒有了！
推薦閱讀
-
策馬啟新程 智造譜華章——無錫杰博儀器科技有限公司2026年開工大吉2026-04-30
-
無錫杰博邀請外國友人共同觀看反法西斯戰爭勝利 80 周年閱兵式2026-04-30
-
杰博儀器亮相第二十三屆中國國際鑄造博覽會 技術魅力燃爆全場2026-04-30
-
杰博儀器亮相寧波鑄造展會 以創新科技賦能行業未來2026-04-30
-
無錫杰博科技歡迎安徽省鑄造學會領導蒞臨2026-04-30
-
阿爾及利亞客戶來我公司考察學習直讀光譜儀操作2026-04-30
